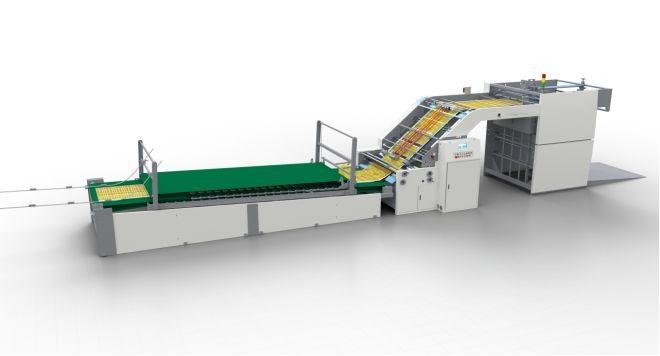

18.5KW High Speed Litho Laminator Machine Servo-driven sincrono SDX-1200

Laminatore litografico ad alta velocità

(Servo-driven sincrono)

Caratteristiche principali:

• Laminatura computerizzata ad alta velocità, velocità massima di 12000 fogli all'ora (lunghezza della carta: 600 mm)
• L'alimentatore litografico di punta garantisce un funzionamento stabile ad alta velocità e nessun aggiustamento aggiuntivo per un lavoro diverso.
• Base di alimentazione: il tavolo di impilazione basso di tipo E garantisce l'alimentazione diretta della carta da parte del carrello dei pallet.
• Sistema di incollaggio: rulli di incollaggio ad alta precisione, tappo laterale della colla, regolatore automatico del livello della colla senza sovraccarico ad alta velocità e sistema di ricircolazione della colla.
• Sistema di allineamento della compensazione:più sensori rilevano la posizione relativa della carta inferiore mentre i servomotori assicurano una compensazione della consegna della carta superiore dipendente per garantire l'allineamento preciso di due fogli.
• Sistema di controllo elettrico: interfaccia uomo-macchina con controllo PLC, indicatore luminoso di avvertimento, rilevamento automatico delle condizioni di produzione, delle irregolarità e del registro dei lavori.

Specificità:

**Le specifiche possono essere modificate senza preavviso

• Tolleranza di laminazione: se la qualità della carta e il taglio sono buoni e sufficientemente precisi, e alla velocità di 9000 fogli/ora, il laminatore può raggiungere anche una tolleranza di 1,0 mm o meno.
• Il rullo adesivo in acciaio inossidabile può garantire un consumo di colla che normalmente varia da 25-30 gm a seconda delle competenze dell'operatore e dei tipi di carta ondulata.

Alimentazione posteriore senza albero a servocontrollo:

• Con il servocontrollo Yaskawa, nessun aggiustamento aggiuntivo per le diverse dimensioni dei fogli, il peso della carta varia da 120 gsm a 600 gsm, facile da usare.
• Unica alimentazione e consegna di carta sovrapposta, che garantisce un funzionamento regolare della carta a basso gsm;
• Dispositivo di precarico per rotaia equipaggiato di serie.

Sezione di alimentazione del foglio inferiore:

• Dotato di due servomotori Yaskawa, uno è per la tempistica accurata dell'alimentazione della carta, l'altro è per controllare l'aspirazione dell'aria intermittente per una migliore alimentazione della carta di dimensioni maggiori.
• Il grande soffiatore d'aria e i supporti per cinture separati assicurano un'alimentazione regolare di 2pli, 3pli, 4pli, 5pli e cartone, senza vibrazioni del supporto per cinture.

Servomotore per assicurare un'aspirazione accurata e rafforzata:

Sezione adesiva:

• Il meccanismo a rulli in acciaio inossidabile con rivestimento di alta precisione garantisce l'applicazione uniforme della colla.
• Meccanismo speciale che garantisce la rimozione della carta dal rullo adesivo, facile da pulire, smontare e regolare
• Tre sensori per controllare automaticamente il volume della colla.
• Il tappo laterale della colla assicura l'assenza di sovraccarico ad alta velocità e la ricircolazione della colla ad alta velocità.

Sezione Registro:

• Multi sensori per monitorare la posizione di alimentazione dei fogli inferiori, i due servomotori superiori (marchio giapponese Yaskawa) regolano i fogli superiori in modo sincrono per effettuare un registro accurato durante la laminazione.

Sistema di trasmissione:

• Trasmissione multipotenza uniformemente distribuita per combinazione di ingranaggi e cinture, senza manutenzione, basso rumore, elevata efficienza
• Gli ingranaggi principali per i rulli di incollaggio sono fabbricati da una società di Taiwan.

Convogliatore di pressione:

• I fogli stratificati raccolti da un trasportatore di stampa come standard per un'incollaggio perfetto.
• La velocità del trasportatore è regolabile da un motore in base alla velocità della macchina.

Schermo tattile:

• Interfaccia uomo-macchina (Proface) con controllo touch-screen PLC, indicatore luminoso di avvertimento, monitoraggio automatico delle condizioni di produzione, delle irregolarità e del registro dei lavori.

Pannello di controllo:
