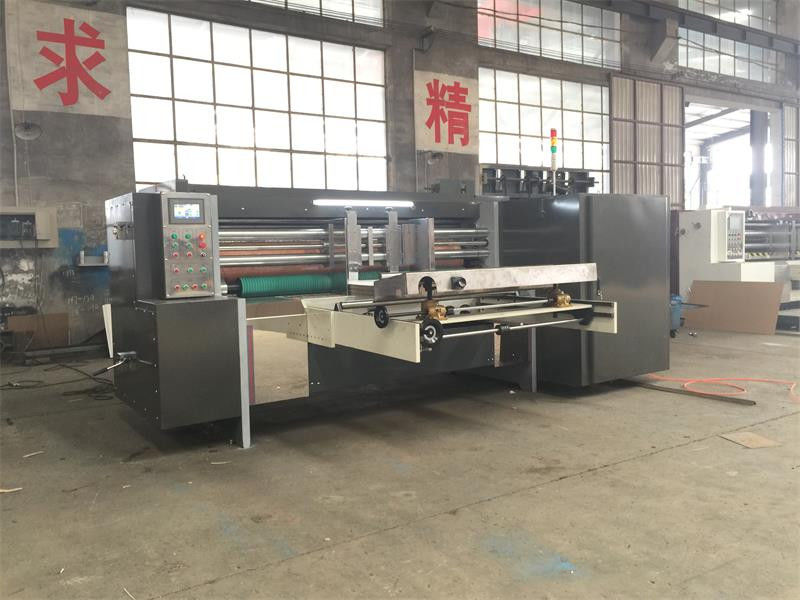

Spessore 50 mm Matrice di taglio automatico rotativo

Macchine di taglio automatiche a striscia rotativa

Modello: ZM-1400x2400

Caratteristiche:

• Alimentatore di bordo a piombo di tipo ruota con aspirazione a vuoto
• Un paio di rotelle per mangimi
• Controllo laterale motorizzato
• Motore principale adotta motore a frequenza variabile
• Utilizzare touch screen e PLC per controllare la macchina
• Regolazione del registro motorizzato
• Regolazione manuale del comando laterale del rullo a striscio, intervallo ±4 mm
• Regolazione manuale del controllo del pinnaccio della lastra, gamma 2-8 mm
• Regolazione manuale del comando del pinnaccio del rullo di trazione, da 2-8 mm
• Il pulsante di arresto di emergenza è installato
• Lo spessore del pannello è di 50 mm
• Dispositivo di compensazione della velocità può mantenere la precisione di taglio a stampo indipendentemente dai cambiamenti di diametro incisione
• Dispositivo di rasatura è dotato per la riparazione ripetuta di gomma incudine


Specificità:



☆ Unità di alimentazione

Metodo di alimentazione
un alimentatore di bordo a piombo a quattro ruote a tre assi;
Sistema di alimentazione meccanica, visualizzazione della velocità di alimentazione sullo schermo touch screen;
Aspirazione a vuoto inferiore per aiutare l'alimentazione ad alta precisione e forza di vuoto controllata da inverter di frequenza.

L regolazione della fermata del foglio
Regolazione elettrica del blocco della lamina sinistra e destra;
Il frenato posteriore deve essere spostato e il sollevamento regolato a mano;
Fermo anteriore regolabile a mano, distanza di regolazione del display del quadrante;

I rulli di alimentazione
Il rullo superiore è un rullo di gomma, fornisce una pressione leggera e una forte forza di attrito al foglio ondulato, può evitare che la superficie del foglio sia danneggiata;
Il rullo di alimentazione in gomma è effettuato con prova di equilibrio dinamico;
L Pannello di controllo
il pulsante di arresto di emergenza è installato;
Pannello di controllo con pulsanti per: avvio/arresto del motore principale, accelerazione/abbassamento della velocità, aumento/abbassamento della forza di vuoto, alimentazione senza alimentazione, contatore automatico;


Parti di taglio a stampo


• Spessore del corpo della macchina
  Spessore del corpo: 50 mm

• cilindro di incudine
  Materiale: tubo in acciaio senza saldatura
  Diametro esterno: 434,2 mm
  Spessore:25 mm
  La superficie è rivestita di cromo duro e esegue la prova di bilanciamento dinamico e la prova di bilanciamento statico;
  Struttura meccanica a elica mobile per realizzare un cilindro a incudine in grado di effettuare escursioni laterali con una portata di 40 mm;

• Funzione di compensazione differenziale di velocità
  La funzione di compensazione del differenziale di velocità può mantenere la velocità lineare superficiale del cilindro di incudine sempre come cilindro di taglio a stampo.Fa la velocità lineare di superficie del cilindro incudine controllato da cilindro di taglio a stampo, in modo da poter garantire un taglio a strisce di alta precisione.

• Copertura dell'incudine
  Spessore: 9,4 mm
  Larghezza di ciascun pezzo: 250 mm
  Diametro interno: 434,2 mm
  Marchio: Maxdura, CDG

• Dispositivo di riparazione della copertura dell'incudine
  La lama di riparazione è installata per tagliare la parte usurata del coperchio dell'incudine, in modo da poter aumentare il tempo di lavoro del coperchio dell'incudine;
  Il cliente può selezionare la lama che lavora dopo tempi di taglio fissi;

• cilindro di taglio a stampo
  Materiale: tubo in acciaio senza cuciture
  Diametro esterno: 410 mm
  Spessore: 30 mm
  Diametro dei fori per il rilevamento della massa: 10 mm, utilizzare una vite di taglia M10
  Distanza tra i fori: 100 mm in orizzontale
  Fori distribuiti sul cerchio: 18 fori con distribuzione uniforme sul cerchio
  La superficie è rivestita di cromo duro e esegue la prova di bilanciamento dinamico e la prova di bilanciamento statico;

• Regolamento relativo all'iscrizione delle bombole per taglio a stampo
  riduttore della scatola degli ingranaggi per bloccare la posizione di immatricolazione;
  si utilizza un sistema di ingranaggi planetari;

• Dispositivo di sollevamento pneumatico
  Quando non è necessario il taglio a stampo, il cilindro di taglio a stampo può sollevare il cilindro di copertura dell'incudine, azionato da un cilindro pneumatico.Ciò consente di risparmiare energia e proteggere il coperchio dell'incudine e prolungare il suo tempo di lavoro;

• Pannello di controllo
  Unità pulsante di comando aperto/chiuso
  Unità pulsante di blocco pneumatico
  Tasto di controllo di registrazione del taglio a stampo
  il pulsante di arresto di emergenza è installato;
