35m/min Macchina per la laminazione del foglio di foglio di 300KW

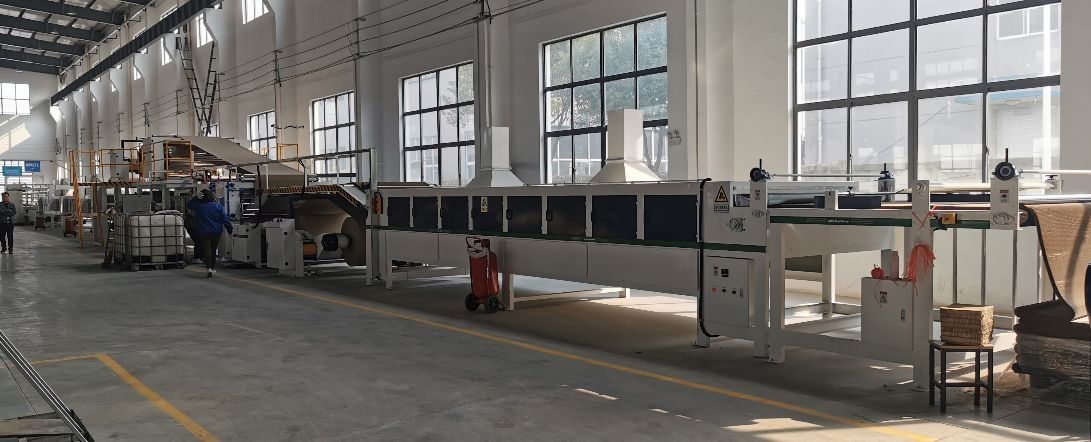

Linea di laminazione del cartone di fava di miele

Modello: HZB-1600PC25

Caratteristiche:

• È conveniente per gli operai mettere il rotolo di carta attraverso il supporto per carta idraulica;
• Il sistema di colla può incollare su entrambi i lati del nucleo e può anche incollare sulla carta superiore/inferiore;
• L'incollaggio pneumatico del carrello di sollevamento rende la colla omogenea;
• Controllo touch screen della macchina, facile da usare.

Velocità di lavoro: 4 - 25 m/min, la linea richiede le seguenti macchine:

Specificità:

Nota: la velocità di lavoro dipende dalla configurazione della macchina, dalla qualità della carta, dalla qualità della colla, dall'esperienza dell'operatore, ecc.

Dettagli di ciascuna sezione

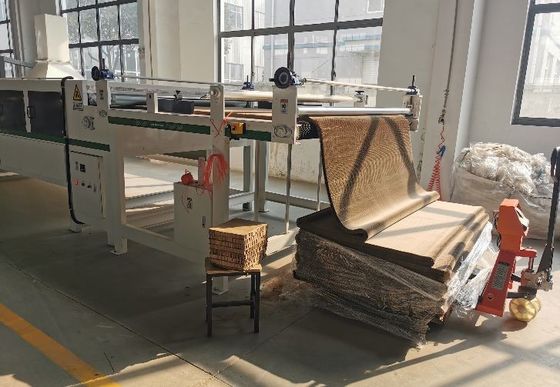

Portafogli e asciugatrici a base di pannocchie

• Alimentazione del nucleo del favo di miele con un rullo a pizzico
• Aggiustamento sincrono dell'alimentatore attraverso la ruota manuale
• Il riscaldatore elettrico da 80KW, ogni 40KW può essere acceso/spento separatamente.
• Temperatura regolabile

Sostanza idraulica per bobine di carta

• Larghezza del rotolo di carta madre: 1600 mm
• Diametro del rotolo di carta madre: 1300 mm
• Peso massimo del rotolo di carta madre: 2500 kg
• Diametro del nucleo: 76 mm (3 ′′)
• Controllo della tensione: controllato da un freno pneumatico
• Braccio verso l'alto/verso il basso: azionato da idrocilindro
• Diametro del cilindro di preriscaldo: 600 mm

Unità di incollaggio 1 e unità di incollaggio 2

• Metodo di incollaggio 1 per l'unità di incollaggio 1: incollaggio a rotoli su entrambi i lati del nucleo per risparmiare colla e rendere il cartone asciutto rapidamente.
• Metodo di incollaggio 2 per l'unità di incollaggio 1: incollaggio a rotoli su carta kraft
• Metodo di incollaggio per l'unità di incollaggio 2: incollaggio a rotoli su carta kraft
• Controllo del consumo di colla: controllo pneumatico e controllo manuale della ruota in modo sincrono
• Metodo di fornitura di colla: colla fornita da una pompa del diaframma
• Materiale del rullo adesivo: acciaio inossidabile (non utilizziamo gomma avvolta in rullo in acciaio, perché la gomma sarà facile da indossare)

Unità di riscaldamento e compressione

• Metodo di compressione: calore dei pannelli di riscaldamento e calore distribuito uniformemente sul pannello.
• Controllo della compressione: sollevamento a controllore a vite, azionato da motore.
• Controllo della temperatura: controllo elettrico da 0 a 250°C
• Metodo di riscaldamento: riscaldamento elettrico
• La superficie della piastra di riscaldamento è rivestita di materiale teflon, che non lascia colla sulla superficie della piastra di riscaldamento
• Larghezza di riscaldamento: 2500 mm
• Il riscaldatore è di 72 kW.

Unità di compressione a cintura

• Struttura a doppio binario con cintura di gomma nitrile.
• Utilizzare 45 coppie di rulli di tipo galleggiante per la pressione
• La cintura può premere la tavola per assicurarsi che sia forte e può aiutare a raffreddare la tavola a nido di miele.
• Pressione di regolazione pneumatica in base alle dimensioni e allo spessore del pannello di favo di miele
• Tensione della cintura e dispositivo di guida
• Lunghezza: 10 m

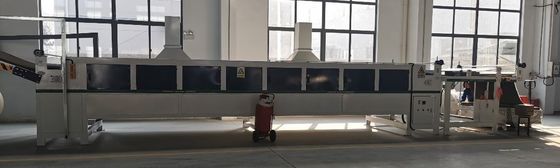

Unità di asciugatura in camera

• Struttura a doppio binario con cintura in PVC.
• Dispositivo di regolazione automatico della pendenza è installato per la cintura in PVC
• Struttura della camera: adottare tubo di acciaio quadrato 150x100mm e piastra di acciaio.
• Due lati della camera hanno porta di ispezione
• Metodo di riscaldamento: riscaldamento centrale con aria riscaldata circolante
• tubo d'aria è struttura a doppio strato, può mantenere la temperatura bene e prevenire essere scottato
• Utilizzare 26 coppie di rulli di tipo galleggiante per la pressione
• Display distale di controllo della temperatura, regolazione automatica della temperatura di riscaldamento
• Lunghezza: 8 m
• Potenza di riscaldamento totale: 60 kW

Unità di raffreddamento a rotoli

• La lunghezza della parte di raffreddamento è di 5000 mm
• Ventilatore di raffreddamento installato
• Air flowsystem viene utilizzato per trasferire aria di raffreddamento a ciascuna parte del pannello nido di miele
• Utilizzare 10 coppie di rulli di tipo galleggiante per la pressione

NC unità di taglio di lame sottili

• Larghezza massima di taglio: 1600 mm
• Spessore del pannello adatto: 6-60 mm
• La lama è regolabile da un motore
• Modello di macinazione della lama: automatica / manuale
• Numero di lame: 5 pezzi
• Impostazione della posizione della lama: comando PLC, funzionamento del touch screen

Unità di taglio trasversale

• Taglio sincrono: controllato da un servomotore.
• La vite a sfera e la guida lineare sono utilizzate per la trasmissione
• Velocità controllata da un motore di conversione di frequenza
• Controllo PLC, funzionamento su touch screen
• La lama di taglio può funzionare in modo cronometrico e antiorario
• Lunghezza minima di taglio: 1800 mm a velocità di 25 m/min
• Tolleranza di taglio diagonale di una tavola a nido di miele (1600x1000 mm): ±2 mm

Stacker

• Modello manuale / automatico entrambi disponibili
• Il braccio di raccolta del foglio può essere regolato separatamente
• Velocità di impilazione regolabile
• Azionamento del cilindro idraulico della piattaforma di sollevamento/basamento
• Altezza di impilazione: 1600 mm

Elenco delle parti elettriche e pneumatiche:

Foto:
