Fold Gluer + Flip Stacker + Portable Collaborative Robot Palletizer

L'ultima soluzione di imballaggio completamente automatizzato

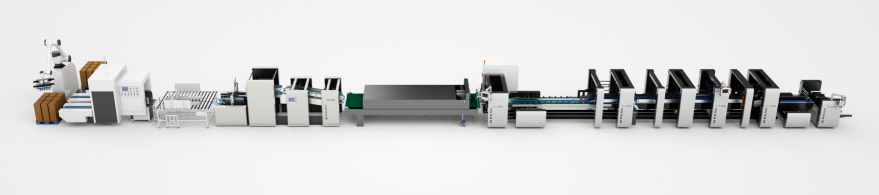

La linea di produzione di imballaggi completamente automatizzata YOCO GROUP integra tre sistemi ad alta efficienza in un unico flusso di lavoro senza soluzione di continuità e intelligente: un adesivo a cartelle ad alta velocità, il FZ1100 Flip Stacker,e un robot pallettizzatore collaborativo portatile.

Questa linea completa, progettata specificamente per le industrie di imballaggio di medie e grandi dimensioni, colma il divario tra il ripiegamento del cartone e la palettizzazione finale.Si lavora cartone e vari materiali ondulati (3 strati e 5 strati), flutti A, B, C, E, EB, AB) da fogli grezzi in fasci perfettamente contati, accuratamente capovolti e saldamente impilati pronti per la spedizione.

Combinando una precisa sincronizzazione meccanica e una avanzata collaborazione uomo-macchina, questo sistema elimina la manipolazione manuale, riduce i colli di bottiglia del lavoro e ottimizza lo spazio di fabbrica.

Nelle moderne strutture di imballaggio in Europa, nelle Americhe e nel sud-est asiatico, l'imballaggio tradizionale di fine linea crea enormi strozzature operative.Questa linea integrata risolve direttamente queste sfide critiche del settore:

• Costi e scarsità di manodopera in aumento: trovare operatori affidabili per compiti pesanti e ripetitivi di impilazione e palletizzazione è sempre più difficile e costoso.
• Frequenti colli di bottiglia ad alta velocità: le collazioni ad alta velocità spesso sono a bassa capacità perché gli imballatori umani non possono tenere il passo con la produzione.
• Conteggio impreciso e fasci irregolari: il conteggio manuale porta a errori di spedizione, mentre i fasci ondulati non ribaltati soffrono di spessore irregolare, rendendo instabili i pallet finali.
• Impronte rigide e massicce: le cellule di robot industriali tradizionali richiedono recinzioni di sicurezza permanenti e spazi di terra massicci, che non si adattano a pianificazione di fabbrica stretti o in evoluzione.

• Conteggio dei sensori ad alta precisione: utilizza un portatore di inclinazione della cintura e sensori avanzati ad alta precisione per eseguire un conteggio impeccabile dei cartoni.
• Servo-controllato indipendente 180° Flipping: consente la rotazione automatica a 180° di fasci alternativi.assicurando una superficie completamente piatta, uniforme e stabile.
• Progettazione modulare e adattabile: oltre ai moduli obbligatori di ribaltamento e impilamento, i clienti possono combinare liberamente componenti funzionali (conteggio, ribaltamento, impilamento,e deviando) per adattarsi alle esigenze precise del flusso di lavoro.

• Mobilità plug-and-play: dotata di un design altamente integrato e leggero, questa unità portatile occupa un'area compatta di soli 6 metri quadrati (comprese le zone di doppia impilazione).Può essere distribuito su più linee di produzione in 2 ore..
• Interfaccia di programmazione a zero: con un vero sistema di avvio con un solo clic,Gli operatori possono configurare nuovi modelli di impilazione visualizzati tramite uno schermo touch screen di 15 pollici facile da usare in 5 minuti.
• Adattabilità degli attrezzi a doppia estremità:Può essere personalizzato con un effetto finale meccanico di tipo aspiratore (vacuum) o di tipo aderente per gestire senza soluzione di continuità cartoni di diverse dimensioni e configurazioni di strati complessi.
• Sicurezza senza compromessi e conformità CE: certificato secondo le norme internazionali di sicurezza CE.Supporta la collaborazione uomo-macchina avanzata e può essere dotato di barriere di protezione laser radar di protezione elettronica opzionale o barriere di protezione griglia.

Le linee di produzione si adattano alle vostre esigenze di larghezza massima dei fogli.

Carta applicabile (sezione adesiva): cartone 300g−800g e carta microflotta/ corrugata (F, E, C, B, A, EB, AB).

Specificazione dei parametri

• Carta applicabile: carta ondulata B, C, E, AB (3 strati e 5 strati)
• Metodo di alimentazione: alimentazione continua automatica
• Larghezza del cartone (dopo ripiegamento): 220−1000 mm
• Lunghezza del cartone (dopo piegatura): 300−800 mm
• Velocità della macchina: 80 metri/minuto
• Tipo e larghezza della cinghia: polipropilene (PP) / 30 mm−50 mm
• Dimensioni (L x P x H): 5920×1900×2000 mm
• Potenza e peso: ≈ 18,5 kw / ≈ 4 tonnellate

Capacità di prestazione dei parametri

• Capacità di carico finale massima: fino a 50 kg
• Velocità massima di imballaggio: 8−10 PC/min
• Superficie totale occupata: 6 metri quadrati (compreso l'impilazione a doppio pallet)
• Controllo HMI touch screen: display interattivo I/O da 15 pollici

• Risparmio significativo di manodopera: questa configurazione automatizzata di fine linea sostituisce direttamente il carico di lavoro di fino a 4 lavoratori di imballaggio manuale, fornendo il pieno ROI in pochi mesi.
• Flessibilità ineguagliabile per il tipo di scatola: gestisce senza soluzione di continuità scatole di sigillamento a linea retta, scatole a blocco a colpo (hook-bottom), scatole a 4/6 angoli e disegni di scatole a doppio lato.
• Progettato per i regolamenti internazionali di sicurezza: costruito con componenti di prima qualità e conformità CE,rendendolo ideale per i severi quadri normativi dei piani produttivi europei e nordamericani.
• Supporto per lo sviluppo secondario: basato su un sistema operativo di base sviluppato in modo indipendente, il nostro robot collaborativo supporta le modifiche secondarie del software,consentire ai team IT e di ingegneria di personalizzarlo per le integrazioni ERP/MES locali.

R: Assolutamente no. Il robot collaborativo ha un sistema operativo intelligente e visualizzato.Configurare un nuovo modello di scatola o percorso di fascio richiede meno di 5 minuti attraverso il touch screen da 15 pollici senza scrivere una singola riga di codice.

R: Perché le scatole di cartone ondulato e le scatole piegate hanno un naturale squilibrio di altezza sul lato incollato.Il modulo di ribaltamento servo-driven indipendente ruota fasci di 180 gradi alternativamente, creando una pila perfettamente equilibrata e stabile.

R: È incredibilmente semplice. Grazie al suo design leggero, integrato e portatile, i team di ingegneri possono trasferire completamente, installare,e depurare il pallettizzatore su una nuova linea di produzione entro 2 ore.

R: Sì. Lo stacker FZ1100 e la linea principale gestiscono comodamente cartoni spessi (300g−800g) e cartoni ondulati pesanti a 3 e 5 strati su flauti A, B, C, E e flauti combinati come AB/EB.Il braccio del robot supporta una robusta capacità di carico utile fino a 50 kg al suo effettivo finale.
