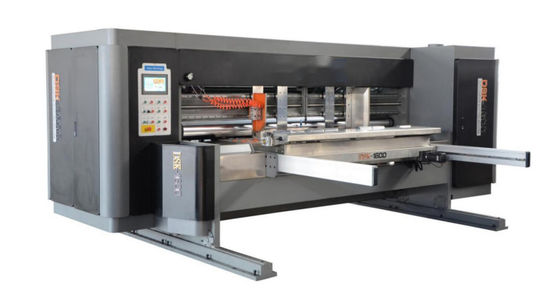

Full Servo High Speed Corrugated Slotting Machine DSK1600 Cartone Slotting Machine

Macchina a ripiego ad alta velocità a servo completo

Modello:DSK1600

Introduzione:

• DSK1600 alta velocità cartone slot machine di formazione è un modello corrispondente appositamente sviluppato dalla nostra azienda in base alla velocità di lavoro e le caratteristiche di utilizzo di stampanti digitali ad alta velocità.L'intera macchina adotta il controllo servo completo, e la linea di pressatura adotta due prepressioni e una formazione.e fare una buona preparazione per il successivo attaccamento di chiodi in una scatola. Lo slot adotta un coltello di forza superiore per inserire e tagliare gli angoli dal basso verso l'alto.
• La sezione di alimentazione della carta a servo completo è dotata di cinque serie di alberi di alimentazione della carta.Dopo la larghezza del cartone è inserito, le cinque file di alberi di alimentazione della carta agiscono insieme per alimentare completamente l'intero cartone nell'apertura.garantire la resistenza fisica del cartone dopo la formazione. Il manometro laterale e la macchina di supporto carta posteriore sono tutti controllati da servo. Basta inserire la lunghezza e la larghezza del cartone, saranno tutti in posizione automaticamente, uno è accurato Sì,risparmiare tempo e sforzi e ridurre gli sprechi.
• La parte di inserimento è anche completamente servo-controllata, basta inserire la lunghezza, la larghezza e l'altezza del cartone durante il lavoro.Il coltello di ripiegamento e la ruota di ricamificazione passano dalla dimensione più grande alla più piccola del cartoneRiduce i rifiuti di lavoro ed è la più avanzata e ragionevole macchina di ripiegamento del cartone sul mercato.

Specificità:

Struttura principale e principio della macchina di ripiegamento ad alta velocità DSK1600 a servo completo:

• DSK1600 full-servo high-speed slotting machine è un prodotto nato con la tendenza, noto anche come il re degli ordini sparsi.Sulla base dell'imbarazzo di troppi ordini dispersi attualmente affrontati dalle fabbriche di cartone, la nostra azienda ha sviluppato un servo full-high-speed slot machine in tempo. macchina, la velocità dell'intera macchina è 160 pezzi / min, e il tempo per cambiare gli ordini è inferiore a 30 secondi / ordine.Il controllo servo completo è preciso fino a millimetri, che può raggiungere la massima velocità di imballaggio e completarlo in un istante.è ben accolto da tutte le scatole di cartoneLa nostra azienda ha un team professionale per scavare in profondità nel prodotto, continuare a migliorare il processo di produzione,e soddisfare le aspettative della maggior parte degli utilizzatori delle fabbriche di cartonePer lo sviluppo e il progresso dell'industria, faremo sforzi incessanti per ripagare gli utenti vecchi e nuovi.

1Servo alimentatore del bordo anteriore:

La sezione di alimentazione del bordo anteriore è composta da (1) pannello di parete principale di alimentazione del bordo anteriore e (2) travi della sezione di alimentazione del bordo anteriore per formare un telaio stabile,e quindi l'assemblaggio della sezione di alimentazione del bordo anteriore è fissato su (2) sezione di alimentazione del bordo anteriore sopra il fascio, si forma un meccanismo di alimentazione della carta ragionevolmente robusto.

Quando il capitano opera, prima misura la lunghezza e la larghezza del cartone con un nastro da misura, e poi inserilo nel computer.(3) il motore di marcia del carrello di carta e (4) il motore di marcia del manometro laterale di arresto si accenderanno contemporaneamente, e camminare verso la macchina in stretta conformità con le istruzioni. specificare la posizione, in questo momento, è possibile mettere direttamente il cartone sul bordo anteriore di folio e il portacarte.Secondo lo spessore del singolo cartone, regolare la maniglia (7) di regolazione del calibro anteriore. Dopo averla regolata nella posizione appropriata, piegare in base al cartone.Regolare (5) l'interruttore del carrello di carta per determinare l'altezza del carrello, e quindi regolare (6) i rulli del carrello di carta in base alle dimensioni del cartone, per controllare il numero di fogli del fondo del cartone,in modo che la carta di alimentazione non è facile scivolareQuando la condizione di accensione è soddisfatta, non appena viene inviato un comando, (8) il servomotore di azionamento del bordo anteriore inizia a alimentare la carta.e il bordo anteriore è quello di alimentare completamente il cartone nella parte di slot e di crimping in base alla larghezza di ingresso del cartoneQuesta tecnologia è stata sviluppata in modo indipendente dalla nostra azienda più di dieci anni fa.La società ha la capacità indipendente di modificare e servizio post-vendita.

2Parte di formazione a fessura:

La parte di formazione a fessura è costituita da (1) la piastra principale a fessura attraverso (2) la trave principale della parte a fessura da fissare in un telaio come corpo principale,(3) la testa di taglio e la piastra di trazione di linea sono fissate su guide lineari da (2) a (4), (6) (7) (8) Le tre serie di rulli a pressione sono inoltre installate (3) sulla testa del taglio e sulla piastra di parete dell'azionamento a pressione della linea,(5) La testa di taglio è anche passata attraverso il blocco di scorrere in rame di grafite è fissato sulla (3) testa di taglio e la piastra di parete di azionamento di pressione in linea, formando così un corpo principale che può muoversi a sinistra e a destra come un tutto in qualsiasi momento.

(7) (8) Esistono due rulli di prepressione: il cartone entra nella fase iniziale e passa attraverso (7) (8) La prepressione distrugge il cartone ondulato lungo la linea.I rulli di pressatura sono tutti realizzati dal bordo esterno del nucleo di ferro. , la superficie ha la forma di un grande arco circolare, che non solo ha l'effetto di corrugatura di prepressione, ma non è anche facile rompere la carta nel cartone.Corrisponde a (11) (12) premendo sul filo di linea, l'albero superiore è un albero ottico in acciaio, La superficie è rivestita di cromo duro, che è liscia e liscia, in modo che il cartone possa completare con successo il pre-crimping.(6) Si tratta di una ruota di formaggio. La forma finale è fatta per rendere il cartone che forma lo standard bello. Corrispondente alla (6) forma ruota di crimping è la (13) forma di crimping albero.E non è facile rompere il cartone.. (6) (7) (8) Le tre ruote di pressatura sono collegate da (10) la cintura sincrona di collegamento a tre assi della linea di pressatura,e le tre file di ruote funzionano in modo sincrono quando la macchina è accesa. , per completare insieme la funzione di pressione della linea.

(5) La testa di taglio è dotata di un coltello di forza superiore, con angolo di taglio e di taglio superiore.in modo che la finitura superficiale del cartone della normale macchina per l'infilatura possa raggiungere l'effetto di taglio circolare a stampoLa regolazione dell'altezza è la struttura dell'anello esterno degli ingranaggi,e la regolazione dell'altezza della scatola è liscia e lisciaRispetto alla struttura dell'albero di acciaio esagonale dell'anello di ingranaggio interno, la struttura è più resistente e più ragionevole e la dimensione dell'altezza della scatola regolata non presenta errori.Il grafite fisso slider sulla testa del taglio è automaticamente lubrificazione, non è necessario aggiungere olio lubrificante, in primo luogo, riduce l'intensità del lavoro dell'operatore, e in secondo luogo, impedisce all'olio lubrificante di schizzare sulla superficie del cartone.

(14) L'albero superiore a fessure è progettato come struttura combinata di un core di acciaio con una piattaforma di forza superiore importata dall'Italia, con una buona elasticità.lunga durata di vita e facile sostituzioneCorrisponde a (5) il coltello di forza superiore sulla testa di taglio a fessura. , in modo che il bordo del coltello del cartone tagliato sia liscio e liscio, senza frusciole. L'albero è in normale stato di funzionamento.l'intero albero viene premuto verso il basso e entra in contatto con il disco di taglio (5). Quando si regola e si modifica l'ordine, il cilindro che avanza con l'albero superiore (15) tirerà automaticamente indietro l'albero superiore (14)in modo che l'albero superiore di taglio e la testa di taglio siano separatiL'albero è inoltre progettato con movimento automatico radiale e funzioni di compensazione differenziale circonferenziale automatiche,e il cuscinetto di gomma superiore sulla superficie è anche dotato di un coltello di affilatura automatico- Riparazione a vuoto.
