Dettagli:
|
| Voltaggio: | 220V o 380V o 415V | Colore: | Personalizzato |
|---|---|---|---|
| Max. Machine Speed: | 180 fogli/min | Dimensione massima della lamiera: | 2600x5200 mm |
| Dimensione minima del foglio: | 700x1000 mm (solo scatola) | Area di stampa massima: | 2500x5100 mm |
| Spessore della lamiera: | 2-15 mm | Quantità di colore: | 1-4 |
| Evidenziare: | Stampa Flexo personalizzata,Impressore flessibile |
||

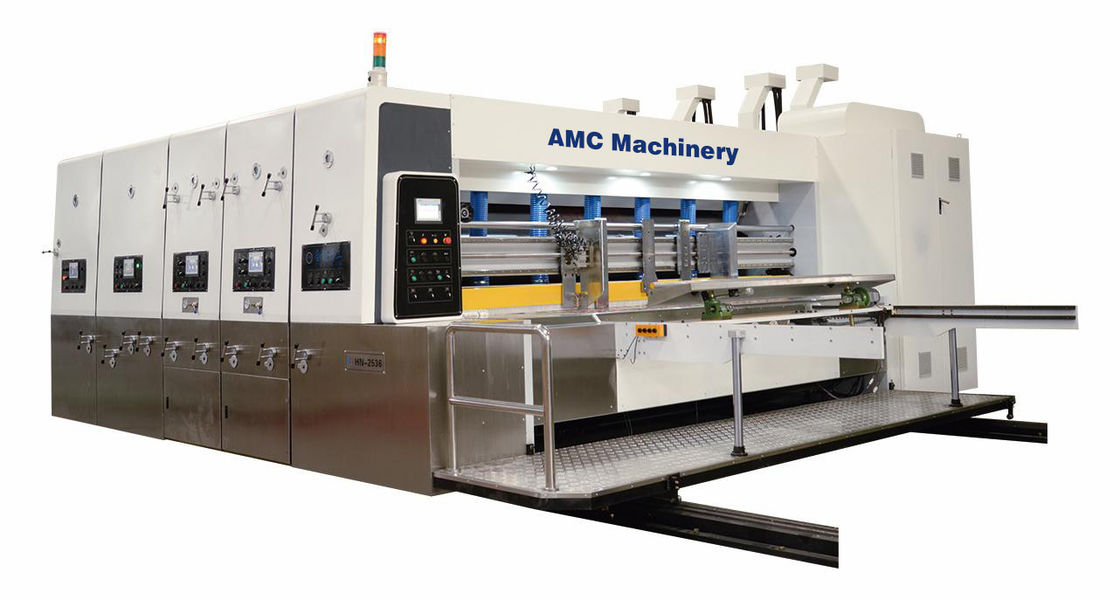

Stampatrice flessibile
Modello: SYKM-H-2652HN
Funzioni e caratteristiche principali:
Macchine
Sistema di controllo
Trattamento
Trasmissione
Lubrificazione
Specificità:
| Modello | SYKM-H-2652HN |
| Dimensioni della macchina | |
| Larghezza interna del corpo della parete | 5500 mm |
| Larghezza dell'effetto cilindro di stampa | 5100 mm |
| Spessore del corpo della parete | 60 mm |
| Specifica dell'alimentatore | |
| Velocità massima della macchina | 180 fogli/min |
| Velocità di lavoro adeguata | 100-150 fogli/min |
| Precisione di alimentazione | ± 1 mm |
| Specifica del rullo di alimentazione superiore | ¢ 175mm, spessore 25mm |
| Specifica del rullo di alimentazione inferiore | ¢ 240 mm, spessore 25 mm |
| Specifica della stampante | |
| Dimensione massima della lamiera | 2600x5200 mm |
| Dimensione minima del foglio | 700x1000 mm (solo scatola) |
| Superficie di stampa massima | 2500x5100 mm |
| Spessore della lamiera | 2-15 mm |
| Spessore della striscia di stampa | 7.2 mm |
| Precisione di stampa a due colori | ±0,5 mm |
| Precisione di stampa a tre/quattro colori | ± 0,65 mm |
| Diametro del cilindro di stampa | ¢ 900 mm (compresa la matrice di stampa) |
| Specifica del rotolo di stampa | ¢ 240 mm, spessore 30 mm |
| Specifica del rullo di gomma | ¢ 275 mm, spessore 35 mm |
| Specifica del rullo di anilox | ¢ 285mm, spessore 35mm |
| Specificità Slotter | |
| Spessore della lama | 8 mm |
| Spazio di inserimento minimo | 360 x 100 x 360 x 100 mm o 190 x 190 x 190 x 190 mm |
| Larghezza massima di taglio del battistrada | 50 mm |
| Max. profondità di inserimento | 710 mm |
| Precisione di inserimento | +/-1 mm |
| Specifica del rullo a piegatura | ¢ 215 mm, spessore 35 mm |
| Specifica del taglia strisce | |
| Precisione di taglio a matrice | +/-1 mm |
| Specifica della bombola di copertura dell'incudine | ¢ 643,9 mm, spessore 45 mm |
| Specifica della bomboletta | ¢850mm, spessore 45mm |
Dettagli di ciascuna unità
| Unità di alimentazione |
 |
|
alimentatore di bordo a piombo Aspirazione a vuoto, la forza di aspirazione è il controllo divisionale Regolazione manuale del tappo anteriore Regolazione elettrica del tappo laterale sinistro/diritto Sostituzione/abbassamento del tappo posteriore con comando elettrico in movimento e del supporto manuale con funzione di alimentazione a saltare
Rulli di alimentazione Il rullo superiore è avvolto in gomma nitrile La superficie del rullo inferiore è in rilievo e rivestita di cromo duro L'intervallo del rullo di alimentazione può essere regolato da 0-15 mm Adottare un accoppiamento universale per fornire potenza di trasmissione al rullo di alimentazione
Unità aperte/chiuse e in movimento Fabbricazione di macchine per la produzione di energia elettrica Dispositivo di protezione contro l'avvio del motore principale può assicurarsi che il motore principale non si avvii prima che tutte le unità non siano bloccate La funzione di ripristino di zero può salvare i fogli quando l'ordine è cambiato |
| Unità di stampa |
|
|
cilindro di stampa Cromo duro a superficie macinata e rivestita Esame di bilanciamento effettuato Dispositivo di blocco della striscia di stampa Stampaggio morte scanalatura è adatto per 9mm Strip di blocco stereo L'interruttore del piede è utilizzato per controllare il cilindro di stampa che si muove nel senso orario o antiorario per un facile montaggio della striscia di stampa
di cilindrata inferiore o uguale a 600 cm3 Cromo duro a superficie macinata e rivestita Esame di bilanciamento effettuato L'intervallo del rullo di pressione può essere regolato da 0-15 mm
Rulli di anilox Il rullo anilox in metallo e il rullo anilox in ceramica sono a scelta. Quando LPI oltre 250, bisogno di scegliere ceramica anilox rulli L'intervallo tra i rulli di anilox può essere regolato da 0-8 mm
Rulli di gomma Il rullo di gomma è usato per mescolare l'inchiostro. Gomma nitrile avvolta, con durezza superiore a 60 Questo tipo di disegno può assicurare il trasferimento di inchiostro perfetto
Quando il motore principale si ferma, c'è un motore indipendente per guidare il rullo di gomma. Lo spazio tra i rulli di gomma può essere regolato da 0-8 mm
Regolazione dell'iscrizione Struttura degli ingranaggi planetari Registrazione regolabile a 360 gradi, controllo informatico Il cilindro di stampa si muove nell'asse di ±5 mm La funzione di ripristino di zero può salvare i fogli quando l'ordine è cambiato
Rulli di trasmissione di lamiere Il rullo di trasmissione della lamiera superiore e inferiore è rivestito di cromo duro Lo spazio tra i rulli di trasmissione del foglio può essere regolato da 0-15 mm
Sistema di ciclo dell'inchiostro La pompa del diaframma viene utilizzata per il ciclo dell'inchiostro Nozzolo di aspirazione dell'inchiostro è dotato di rete filtrabile, può filtrare fuori le impurità Quando manca l'inchiostro, il dispositivo di allarme suonerà
Dispositivo di fissaggio della registrazione di stampa Adottare il freno pneumatico. Quando le unità si aprono, il freno fissa la posizione degli ingranaggi per mantenere la registrazione di stampa non cambia |
| Unità di inserimento |
|
|
Struttura Le unità di inserzione comprendono i rulli di pre-incremento, i rulli di ripiegatura finale, i rulli di inserzione delle lame Il diametro del rullo della ruota di piegatura superiore e inferiore è di 285 mm Lo spazio tra i rulli di piegatura può essere regolato da 0-12 mm Il diametro dell'albero superiore è di 240 mm, lo spessore è di 30 mm Il diametro dell'albero è di 240 mm e lo spessore di 30 mm.
Regolamento Regolazione elettrica dell'altezza della scatola, controllo PLC Regolazione elettrica della registrazione degli slot, controllo PLC Posizionamento della lama di slot regolazione elettrica, controllo PLC
Fabbricazione Adottare 4 lame di slot e 1 grande lama di taglio 10 viti a sfera sono utilizzati per regolare la posizione delle pale La guida lineare è utilizzata per il posizionamento preciso L'accoppiatore viene utilizzato per collegare la base della lama con la fessura superiore e inferiore, questo può garantire un'elevata precisione di regolazione della posizione di ogni lama. Il diametro della piastra è di 800 mm Questo tipo speciale può rendere dimensioni di slot minimo è 360x100x360x100mm o 190x190x190x190mm |
| Unità di taglio a stampo |
|
|
cilindro di copertura dell'incudine L'intervallo di spostamento laterale è di 30 mm Superficie di copertura di incudine macinata e rivestita di cromo duro L'apertura del cilindro del coperchio dell'incudine può essere regolata da 0-12 mm Anvil copertura cilindro differenza di velocità struttura di compensazione aiuterà a mantenere la stessa velocità lineare come il cilindro di taglio a stampo Equipaggiare la lama di riparazione del coperchio dell'incudine
Fabbricazione in cui il prodotto è utilizzato La superficie della bombola è macinata e rivestita di cromo duro Test di bilanciamento dinamico eseguito Distanza del foro di fissaggio della matrice è di 100 mm in direzione laterale e ci sono 12 fori con la stessa distanza sul perimetro del cilindro della matrice.
Matrice rotante L'altezza della lama è di 22,6 mm. Spessore della matrice in legno 13 mm L'altezza della lama di taglio è di 25,4 mm
Fabbricazione di dispositivi di accoppiamento (parte opzionale) La larghezza della lama è di 8 mm. Altezza della scatola regolata in modo sincrono a mano
Registrazione di taglio a stampo Struttura degli ingranaggi planetari Registrazione regolabile a 360 gradi, controllo informatico L'intervallo di regolazione laterale del cilindro a matrici è di ±5 mm, regolato dal motore
Rulli di trasmissione di lamiere Il rullo di trasmissione della lamiera superiore e inferiore è rivestito di cromo duro Lo spazio tra i rulli di trasmissione del foglio può essere regolato da 0-18 mm
Servomotore a trasmissione indipendente (configurazione opzionale) Un servomotore indipendente viene utilizzato per alimentare l'unità di taglio a stampo.l'unità di taglio a stampo non dispone di trasmettitore e non trasmette le vibrazioni dell'unità di taglio a stampo all'unità di stampaQuesto potrebbe aiutare a mantenere un'alta precisione di stampa. |
| Stagliatore automatico |
|
|
Braccio per la raccolta delle lamiere Modello manuale / automatico entrambi disponibili Il braccio di raccolta del foglio può essere regolato separatamente Velocità di impilazione regolabile
Sollevamento/abbassamento della piattaforma Trasmissione a catena forte Altezza di impilazione: 1600 mm Il motore di sollevamento/basamento della piattaforma è a freno
Tappo per la raccolta delle lamiere Quando l'impilazione del foglio raggiunge l'altezza selezionata, la piastra di raccolta del foglio si estenderà per raccogliere i fogli Posizione del tappo posteriore regolabile a mano La cintura di trasmissione Pucker è adottata per la trasmissione dei fogli |
