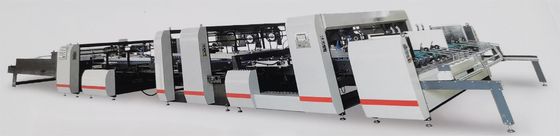

Macchine per la collazione di cartelle corrugate automatiche a doppia fusione 0 - 120 m/min JH2800F-P

Macchina di incollaggio a scatola (cassa) a doppia fusione completamente automatica

Modello: JH-2800F-P

1. Caratteristiche:

Progettazione della struttura modulare che è facile da regolare L'aggiornamento della funzione della macchina è disponibile su richiesta del cliente.

Progettazione umanizzata dell'installazione degli accessori, semplice e facile da usare.

L'azionamento della macchina è controllato da un motore indipendente.

L'intera macchina può essere regolata da una chiave inglese esagonale.

Un dispositivo speciale di correzione delle lamiere garantisce la precisione dell'alimentazione delle lamiere.

Trombone (pressione) dotato di un dispositivo di correzione e allineamento che migliora l'effetto di incollaggio.

Cinture rinforzate e allargate adatte per scatole ondulate.

L'unità di raccolta adotta un sistema di pressione del cilindro, che aiuta a regolare la pressione e garantisce l'effetto di incollaggio del prodotto.

Piastra guida della macchina dotata di un sistema di movimento elettrico di facile regolazione.

Pannello di controllo touch screen.

La piastra superiore e inferiore adotta un sistema di guida lineare, che garantisce la precisione meccanica del movimento.

Il telecomando rende il funzionamento della macchina più conveniente.

2.Specificazioni:

3- Parametri tecnici della fabbricazione delle scatole:

Tipo di base	Modello	JH-2800F-P
	Parametro	Max.	Min.
	A		100
	B	1000	240
	C	60	30
	D	1100
	E	1000	420
	F	2740
	G		520
	H		520

4Dettagli di ciascuna sezione:

(1) FEEDER

·Sistema di alimentazione a doppio servo sincrono con nastro aspirante a vuoto, che garantisce un'alimentazione accurata e stabile.

(2)COMPONENTE SPLICCING

·Quattro serie di sistemi di posizionamento del tappo di carta del cilindro, che garantiscono l'elevata precisione della linea di fondo del cartone; due serie di sistemi di posizionamento pneumatico laterale sul lato sinistro e destro;assicurando la precisione dell'insieme del cartone. Splicing di alimentazione dinamica di due pezzi sotto il controllo di PLC e interfaccia macchina, assicurando la precisione di splicing.

(3) UNITA di piegatura

·una coppia di servomotori sul lato sinistro e destro che simulano la piegatura manuale dinamica,con servomotore push-back per impedire l'incrocio di linee alte e basse e di forbici nel processo di rimbalzo della carta dopo la formazione, in modo da ridurre notevolmente i prodotti difettosi.

(4) UNITA TROMBONE (PRESSING)

·Cinture regolabili superiore e inferiore, funzionano in combinazione con il dispositivo di correzione e il dispositivo di rilevamento degli ingorghi.

(5) UNITA di trasporto

·Posizionamento corretto prima del trasporto dell'unità, aiuta a evitare incollaggio improprio.
